Nej v oblasti grafickych karet

[Vlask]

Rad bych nekdy udelal na web neco jako seznam nej - u grafickych karet - asi v oblasti IBM PC. Problemem jsou informace - byva to casto temer nemozne zjistit. Cili zadam o spolupraci vas odborniky, myslim ze bychom mohli prijit na zajimave veci
Predne jak uz sem rekl asi bude lepsi drzet se platformy IBM PC a pouze karet se standartnimi konektory a vyhnout se integrovanym resenim - u nich je mnoho parametru nezmeritelnych. Cili me navrhy (dalsim se nebranim)
1)Nejstarsi graficka karta
2)Nejdelsi a nejkratsi karta
3)Karta s nejvetsim odberem (to bude asi oblibene tema )
4)Nejsilenejsi karta (tam asi vyhraje quantum s jejich 4x voodoo 2 - jestli najde nekdo jeste silenejsi reseni, tak bude u me machr)
5)mozna by byla zajimava karta s nejvice GPU na jednom pcb


Edit: co se tyce bodu jedna mam typ na Motorola MC6845P, k videni napr. zde - http://www.sothius.com/hypertxt/welcome.html?ibmpc.html
mela to bejt grafika v prvnim IBM PC, ale potvrzeny to nemam. Puvodne mi kdosi poslal link na jinej web, ale ten ted nejede.

[ps47]

na 4) navrhujem 2x ASUS EN6600GT Dual:



neefektivnejsie riesenie si naozaj neviem predstavit..

[K!ll3r]

na 4) navrhuji 2xV5 6K v SLI

[T613]

na 4) navrhuji 2xV5 6K v SLI

desku s 2xAGP jsem teda nevidel

2)nejkratsi tipuju nejaka VGA do 8bit ISA
2)nejdelsi, tech bude asi vic, zalezi pokud budem merit i s drzakem na konci nebo bez
3)FX5800U nebo ze by R850XT ?
4)to je asi co kazdemu padne do oka

[ps47]

na 4) navrhuji 2xV5 6K v SLI

len realne veci,prosim..

[Oblak]

na 4) navrhuju aalchemy všichni víme které a min. kvák 3 na to fachal pardon, fachá

[no-X]

na 4) navrhuji 2xV5 6K v SLI

len realne veci,prosim..

Mám takový reálný pocit, že Killer moc dobře ví, o čem mluví

1) Ostudy! Samozřejmě Hercules!

2) Nejkratší, no, je dost karet, který nepřesahujou délkou AGP port, takže spíš by bylo lepší nejmenší (délka*šířka). Pro začátek:



Nejdelší... či největší? Třeba AAlchemy :



3) X850XT-PE (průměrný odběr je trošku vyšší, než u 6800Ultra, ale 6800Ultra si v krtických okamžicích sáne i pro 120W ). Pokud počítáš i verze, které nejsou dostupné, tak je to 6800 Ultra Extreme (to se i X850XT-PE může jít zahrabat)

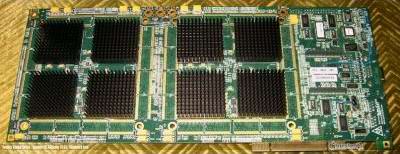

4) Mercury je moc pěkná, ale jak vypadá několik AAlchemy 8164 v jednom kompu - to může být taky zajímavý.

5) Mercury má na každém PCB 6 čipů (2 čipsety), 81xx má 8 čipů na PCB...


Vlask: máš u mě pochvalu za fajn thread

ps47: Dual-Asus je dost dobrej návrh. Cpát 4 mainstream čipy do SLI, to by hned tak někoho nenapadlo. Představte si, že by 3Dfx v době uvedení Voodoo2 jako alternativu nabídlo čtyři voodoo1 čipsety v SLI

[ps47]

..mas na mysli 2x v5 6k na agp2pci redukciach+video array (ci ako sa to volalo)? jo to by bol narez,to by chcelo cely team profikov aby to rozjeli..

[K!ll3r]

..mas na mysli 2x v5 6k na agp2pci redukciach+video array (ci ako sa to volalo)? jo to by bol narez,to by chcelo cely team profikov aby to rozjeli..

myslim to opravdu vazne, hank to chtel udelat a rikal, ze to neni problem takze to je dost realne , nemyslim video array , ale klasa proste SLI ala V2 ci dnesni NV

[T613]

ja bych teda bral v uvahu jen to co bylo opravdu nekdy funkcni a realne a ne nejake nikdy nerealizovane blaznive napady

2 no-X: ohledne tve nejkratsi VGA to bude horsi, nejkratsi bude 8bit ISA, urcite ne cokoliv v AGP

[ps47]

no dobre beriem nazad.ja som obvykle za kazdu srandu,takze mu zelam vela stastia..mna by skorej zaujimalo ci by sa nedali prepojit 4X voodoo2.nieco ako sli kabel kazda dvojica a potom to nejak prepojit dvoma loopbackmi s primarnou.aspon clovek na nieco puzije tie PCI sloty

[no-X]

ja bych teda bral v uvahu jen to co bylo opravdu nekdy funkcni a realne a ne nejake nikdy nerealizovane blaznive napady

2 no-X: ohledne tve nejkratsi VGA to bude horsi, nejkratsi bude 8bit ISA, urcite ne cokoliv v AGP

Proto říkám, že by se mi zdálo lepší honotit "menší" a nikoli "kratší", protože tyhle karty jsou délkově limitovány právě konektorem...

[Vlask]

ja bych teda bral v uvahu jen to co bylo opravdu nekdy funkcni a realne a ne nejake nikdy nerealizovane blaznive napady

2 no-X: ohledne tve nejkratsi VGA to bude horsi, nejkratsi bude 8bit ISA, urcite ne cokoliv v AGP

Proto říkám, že by se mi zdálo lepší honotit "menší" a nikoli "kratší", protože tyhle karty jsou délkově limitovány právě konektorem...

Ok takze budem to brat na cm2 - pomer delkaxvyska? To bude asi nejlepsi. Ciste PCB, bez kridel atd, pravdepodobne bych vyradil i pridavny moduly, nejjednodussi bude jen rozmer primarniho PCB. Jo a s tema 8bit isama bych to nevidel moc optimisticky, vsecky sou pomerne velky, tehda ta miniaturizace nestala za moc a PCB eckem se taky tolik nesetrilo kvuli kazdymu centu.

ad1 a herkules - muzes mi to pls nejak dolozit, ja cekal ze kdyz v prvnim IBM PC byla motorola MDA graf. karta tak bude nejstarsi. Pripadne jestli ma nekdo link na slusnej casovej prehled jednotlivych typu (MDA, CGA, EGA, VGA atd) nejlip vcetne popisu, tak to pls postnete. Taky by se hodil prehled vystupnich konektoru na grafarnach.

Ad2 - AAlchemy - je nekdo schopnej zjistit realny rozmery te karty? Pripada mi jako realny kandidat na kartu s nejvetsi plochou pcb, ale chce to rozmery a trochu lepsi foto. Nemuzete se nekdo optat na nakem zahranicnim foru, kde by se vyskytoval nejaky stastny majitel tohohle kolosu?

[no-X]

Hercules: "Hercules Graphic Card" - HGC. Všude se uvádí jako nejstarší grafická akrta, případně jedna z nejstarších grafických karet. Datuje se tuším rokem 1982. Je kompatibilní s MDA, ale v grafickém režimu je kompatibiliní jen sama se sebou (720×348, někdy se uvádí i 720x349). Zvládá refresh 50Hz, monochrom.

Ad IBM - a byla to skutečně grafická "karta"?


AAlchemy... můj odhad (poměrem podle délky PCI) je 332x132mm / 438,25cm2

[no-X]

Něco jsem našel...

Kód: Vybrat vše

HGC je podobne jako CGA je postaven na zaklade cipu Motorola 6845 (nebo na VLSI obvodu, zakladem jehoz architektury je 6845). 6845 ridi frekvence pro displej a sirku a vysku zobrazeni. V naproste vetsine pripadu se jedna o osmibitovou ISA kartu, ktera ma na sobe treti paralelni port. Na teto karte take byva patice na EPROMku se znakovou sadou. EPROM se znakovou sadou muze byt zakazana nastavenim jumperu, stejne jako paralelni port. U nekterych karet je dokonce mozne prenastavit base IO paralelniho portu. HGC obsazuje IO porty 0x3b0-0x3bf, pro paralelni port pak base IO 0x3bc. Pripojeni k monitoru je pres 9pin connector samicka CANNON. Vsechny signaly jsou TTL

Takže ta je zřejmě první sériově vyráběný čip, ale řekl bych, že v těch nejstarších PC byla integrovaná

HGC (možná už trochu pozdnější modely):

http://www.penguin.cz/~mhi/old/hgcteam/card1.jpg
http://www.penguin.cz/~mhi/old/hgcteam/card1b.jpg
http://www.penguin.cz/~mhi/old/hgcteam/card2.jpg

Jen tak pro zajímavost - do čeho se tehdy karty balily (to už jsou ale novější modely)



Pak jedna zajímavost... http://www.sorgonet.com/8086/CGA_emulation/

[Oblak]

ještě bych doplnil kategorii nejlepší AA a AF.....
ale to nechám odborníkům...
btw pomoneme aalchemz i když je best
bereme produkční karty.... takže to tipuju va V5 6k

[Vlask]

ještě bych doplnil kategorii nejlepší AA a AF.....
ale to nechám odborníkům...
btw pomoneme aalchemz i když je best
bereme produkční karty.... takže to tipuju va V5 6k

No tak to v tom pripade jeste budes muset vymyslet ukazkovej screenshot na kterym se to bude porovnavat a budou ho schopni vsichni vyreprodukovat.

Ad herkules - stale zastavam nazor ze 6845 byla prvni. A byla to opravdu karta staci se podivat na ten odkaz ze No-x , kdyz pak kliknete na odkaz Graphics - IBM 1501985 430 V0011, tak se ukaze tenhle text a obrazek nad nim:
The machine's monchrome display adaptor, IBM 1501985 430 V0011 (or just 'BLACK & WHITE/ PARALLEL'). It features TTL-monitor output and parallel printer port. Most important components on this board are a 4KB ROM (content unknown, most probably character set) and a Motorola MC6845P CRT ('Cathode Ray Tube Controller', both in the middle of the board). There are also 4 KBytes video-RAM below them (5 pcs. Toshiba TMM2114AP, 3 pcs. AMD AM9114EPC 1Kx4 DRAMs). The board was capable of outputting 80x25 characters text @ 50Hz to a TTL digital monitor (such as the IBM 5151)

Cili z toho vypliva ze to umelo jen 80x25 textovy rezim, takze pochybuju ze Herkules s grafickym rezimem bude novejsi. To mi i potvrdil kolega. Jinak prvni IBM bylo vyrobeno v roce 1981, takze je to jeste o rok starsi jak herkules 8)

Ad HGC - typuju ze jednu mam doma - LPT to ma taky, tak by to mohlo bejt ono Peaktron 2502 Rev. A1 viz. http://82.114.193.227/vga/image/sbirka/ ... g2502f.jpg
Co se tyce 6845, tak jednu mam taky ale ne od Motoroly, nybrz od UMC, UMC UM6845R viz. - http://82.114.193.227/vga/image/sbirka/ ... 6845rf.jpg

[Vykupitel]

To Killer: Hank to sice udelat muze,ale neni kdo by na to napsal ovladace,takze nic Navic je to dneska uz naprosto k prdu

Jako nejsilenejsi kartu bych taky hlasoval pro AAlchemy ve full osazeni v Q3D rack-case

[Vlask]

ještě bych doplnil kategorii nejlepší AA a AF.....
ale to nechám odborníkům...
btw pomoneme aalchemz i když je best
bereme produkční karty.... takže to tipuju va V5 6k

Jo jinak co myslis pojmem produkcni karty? By mne zajimalo jestli do toho beres i tohle
Sim Fusion 6000q, 4x Radeon 9700 Pro, 1GB RAM, FSAA 24x



Jinak FX Elements (to asi nebude pravej nazev, to je pro to asi ta karta delana) mi taky pripada ponekud velka, skoro tak jak AAlchemy, nevi nekdo co je vubec zac?

Mam to odsud, pomerne pekne veci se tam daji najit
http://www.3dchip.de/Grafikkartenmodds/ ... llerie.php

[no-X]

Tyhle kartičky už jsme tu na fóru měli, ta druhá je CAE Tropos (4x Radeon 8500). Něco jsem o nich napsal v tomhle článku 8) :

http://www.pctuning.cz/titulnistrana/ha ... rtId=20404

Je tam i link na video a odkaz na web výrobce

simFusion není pouze ve verzi 6000, ale také 6500 - založena na Radeonech 9800
